Schlüter ®-BEKOTEC-THERM-RTBR

Katalógové číslo: BT RTBR V2/W Kategória:

Popis

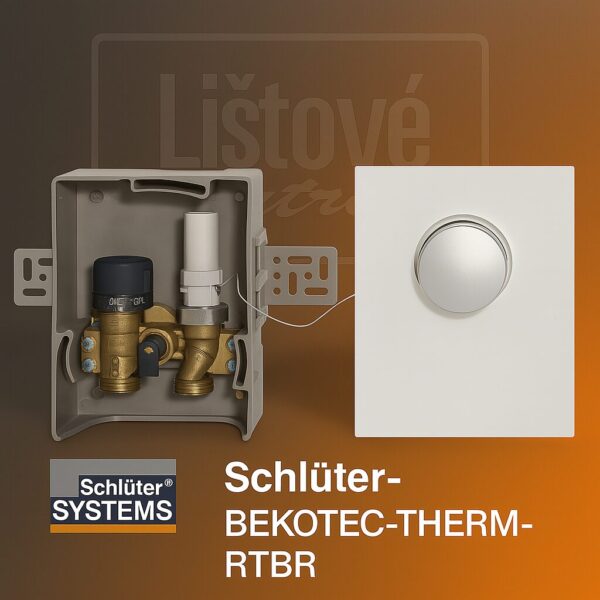

Schlüter-BEKOTEC-THERM-RTBR je kombináciou termostatického regulačného ventilu a obmedzovača teploty na návratovom potrubí pre montáž na stenu v spojení s plošným vykurovaním BEKOTEC-THERM. Armatúra sa inštaluje na koniec vykurovacieho okruhu BEKOTEC. Ohraničuje teplotu vody v vykurovacom okruhu a zároveň reguluje teplotu miestnosti.

V dodávke sú zahrnuté:

  • inštalačné boxy s nastaviteľnou hĺbkou na montáž do steny š x v x h = 145 x 190 x 57 – približne 75 mm a dva uchytené rohové spojky
  • kryt z plastu (farba briliantovo biela), alebo zo skla (farba briliantovo biela alebo grafitovo čierna), 155 x 210 mm
  • RTBR-ventil z mosadze vrátane odvzdušňovacieho a odvodňovacieho ventilu, rozsah nastavenia od 20 do 40 °C, s ventilovými prípojkami, vonkajší závit 3/4″ (DN 20)
  • návod na montáž a pripojenie

Na pripojenie k vykurovacej rúre BEKOTEC BTHR… je potrebný súprava skrutiek BTZ 2 KV…

Na prechod na existujúci vykurovací systém je možné použiť priamy prechodový kus BTZ 2 AN… alebo prechodové koleno BTZ 2 AW… . Pred inštaláciou by mal odborník overiť regulačné a hydraulické predpoklady. Je potrebné dodržiavať pokyny uvedené v návodoch na montáž a pripojenie. Maximálne dĺžky vykurovacích okruhov:

Vykurovacia rúra Ø 16 mm = 80 m

Vykurovacia rúra Ø 14 mm = 70 m

Vykurovacia rúra Ø 12 mm = 60 m

Vykurovacia rúra Ø 10 mm = 50 m
